BMW CE02にドラレコ取り付け

市販の安いドラレコをつけようと準備しました。

BMWのアプリは色々使えるけど自分向きではなくいちいちスマホをSPコネクトに固定するのは面倒ですね。

そこで安価なドラレコ兼ナビが使えるものを選定

６.１インチの大画面なので取り付け場所が悩ましいですね。

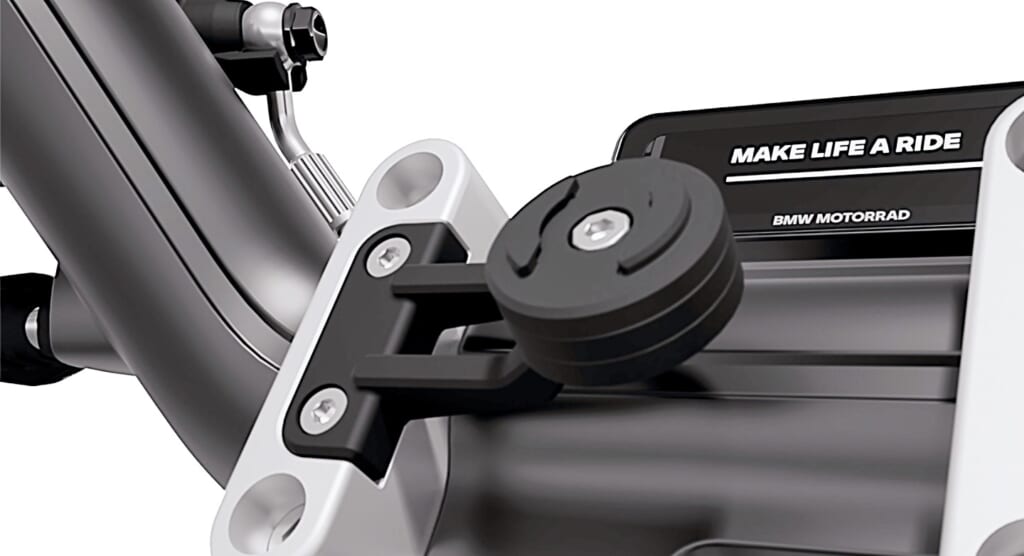

どうしても、メーター回りでつけやすいところと考えるとSPコネクトの位置がいいかな？

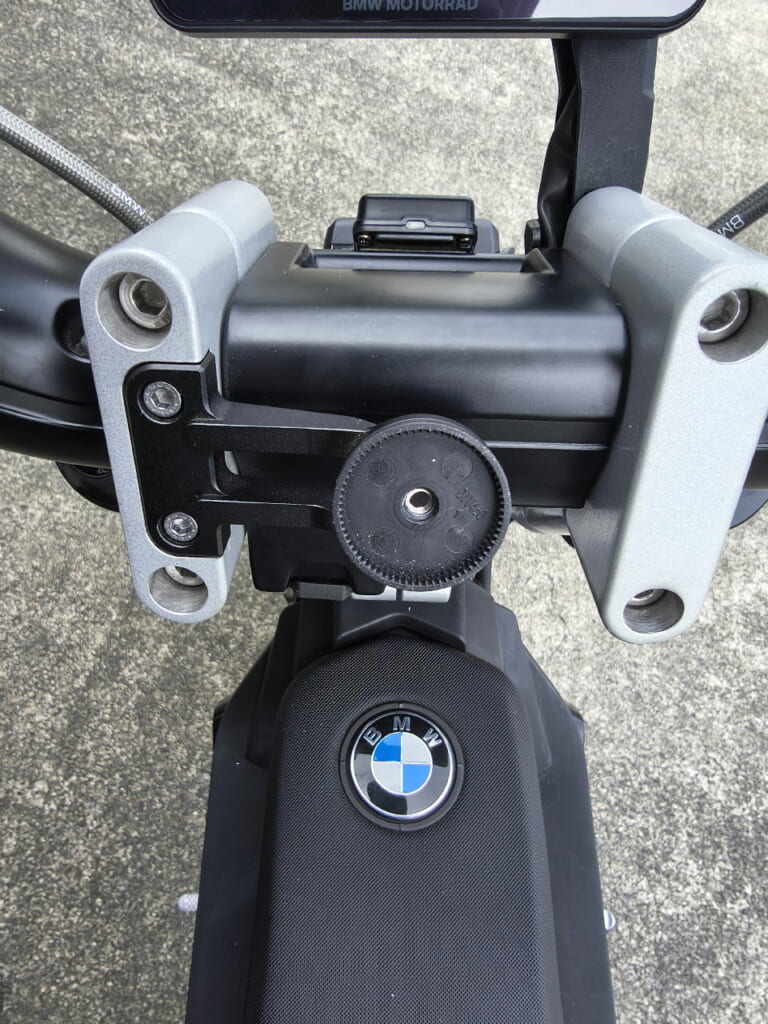

そこでSPコネクトをばらして流用ロック部分を外すと

カメラモニターが左側裏にケーブルが直付けなのでこのまま高さを稼いで利用します。

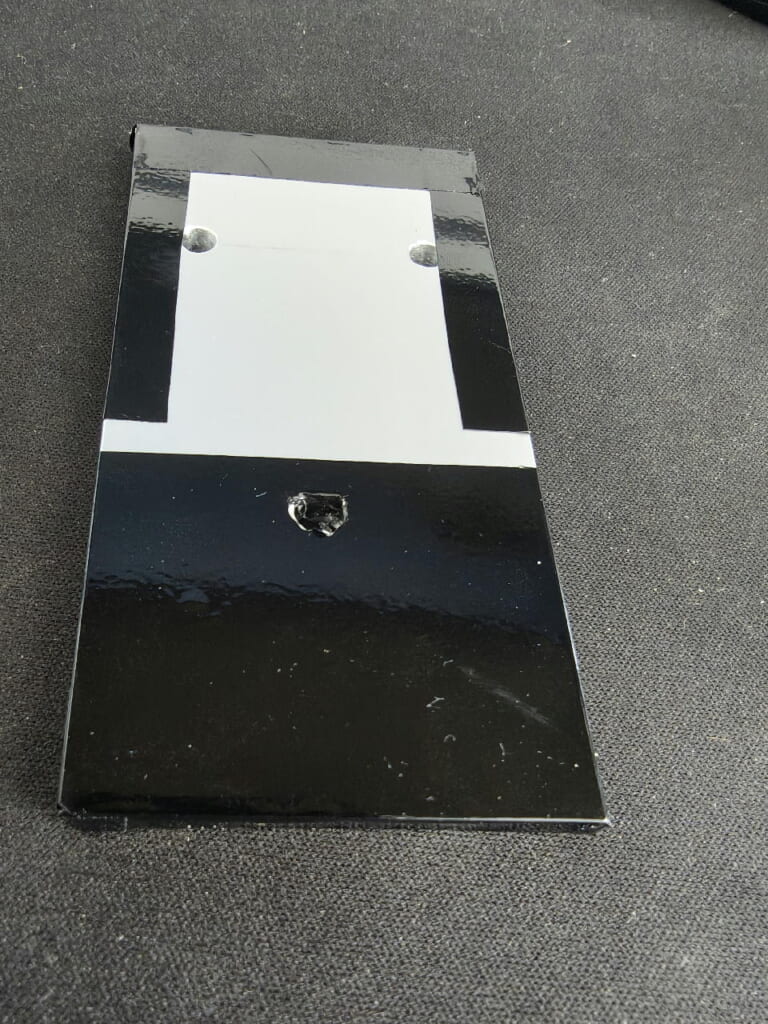

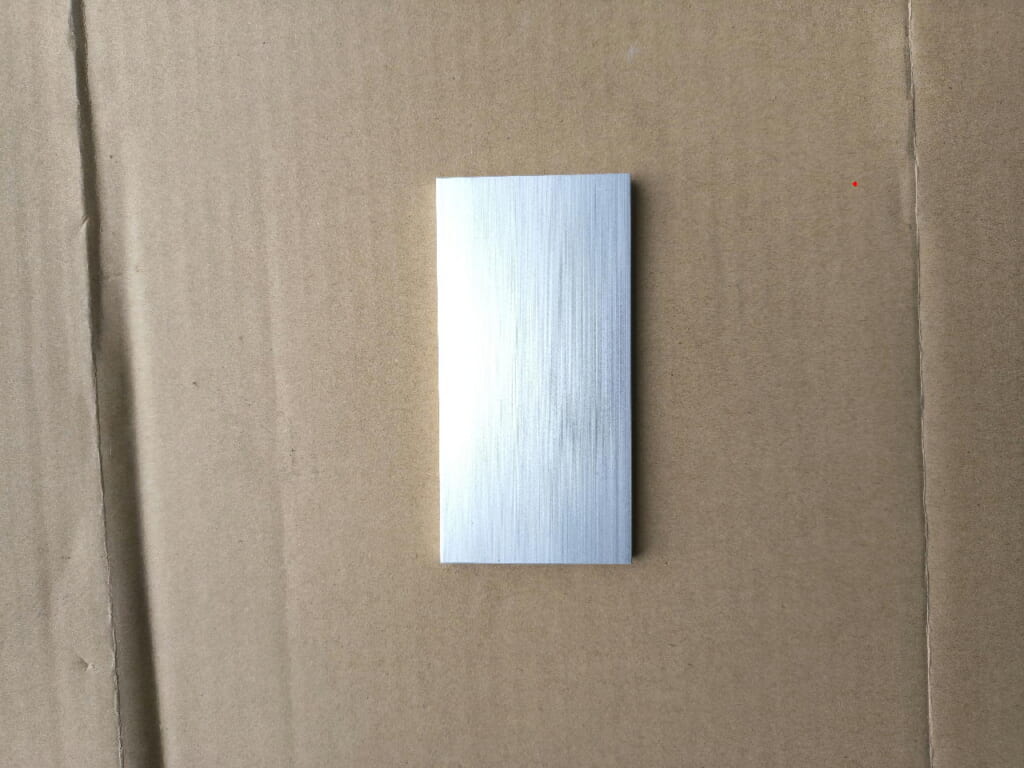

連結用にプレートを作ります。

上の2穴はモニター用、下の１穴はSPコネクタに取り付け用、ついでに見えそうな部分に黒の余っていたシートを貼りました。

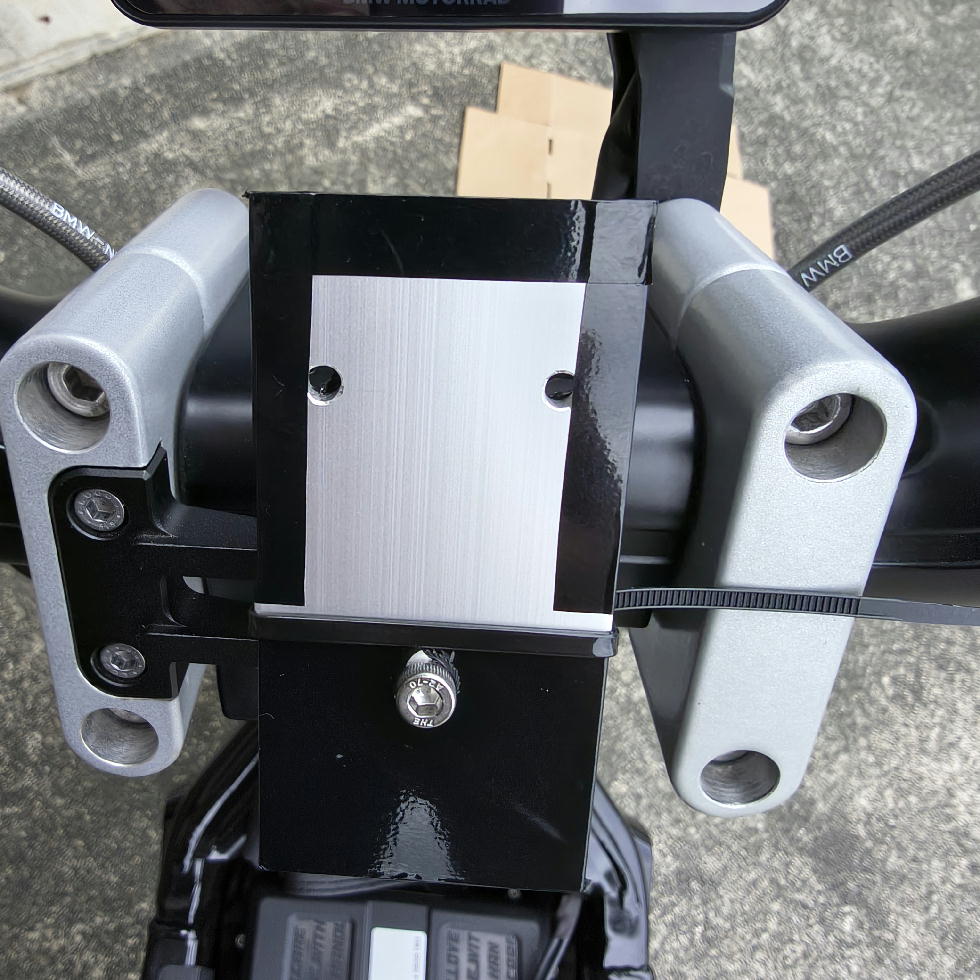

モニター取付部分を上にずれるようにし裏の配線を回避しモニター取付

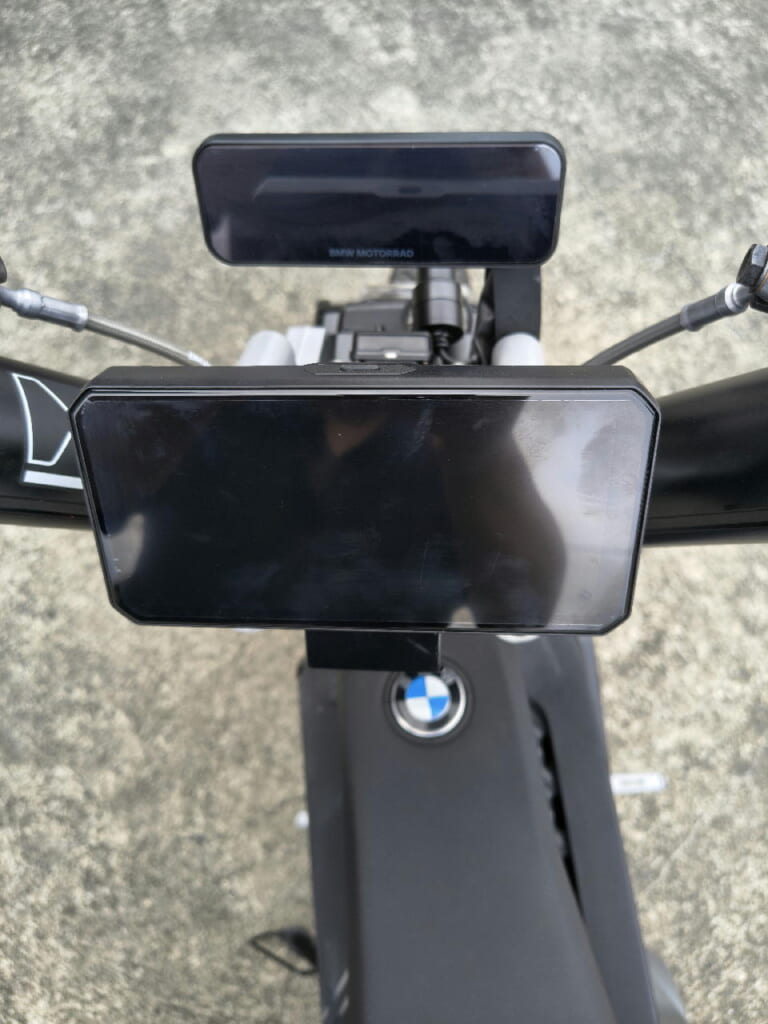

配線回避してモニター取付完了

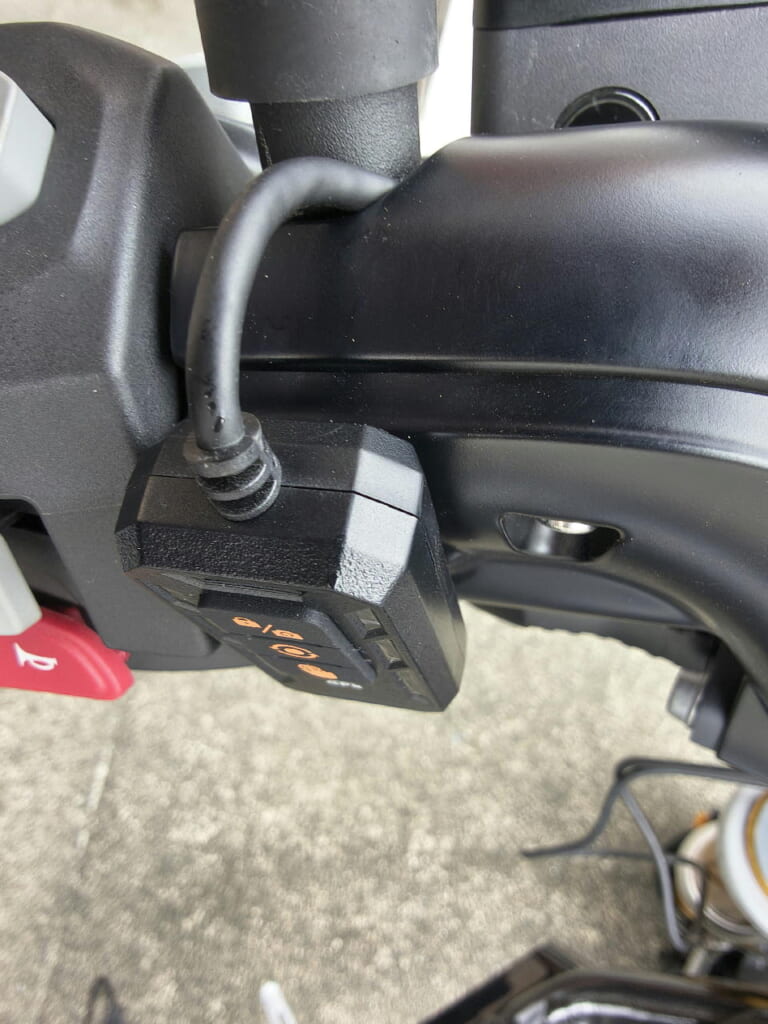

次に配線関連、まずはリモコンはハンドル左のスイッチ類横に

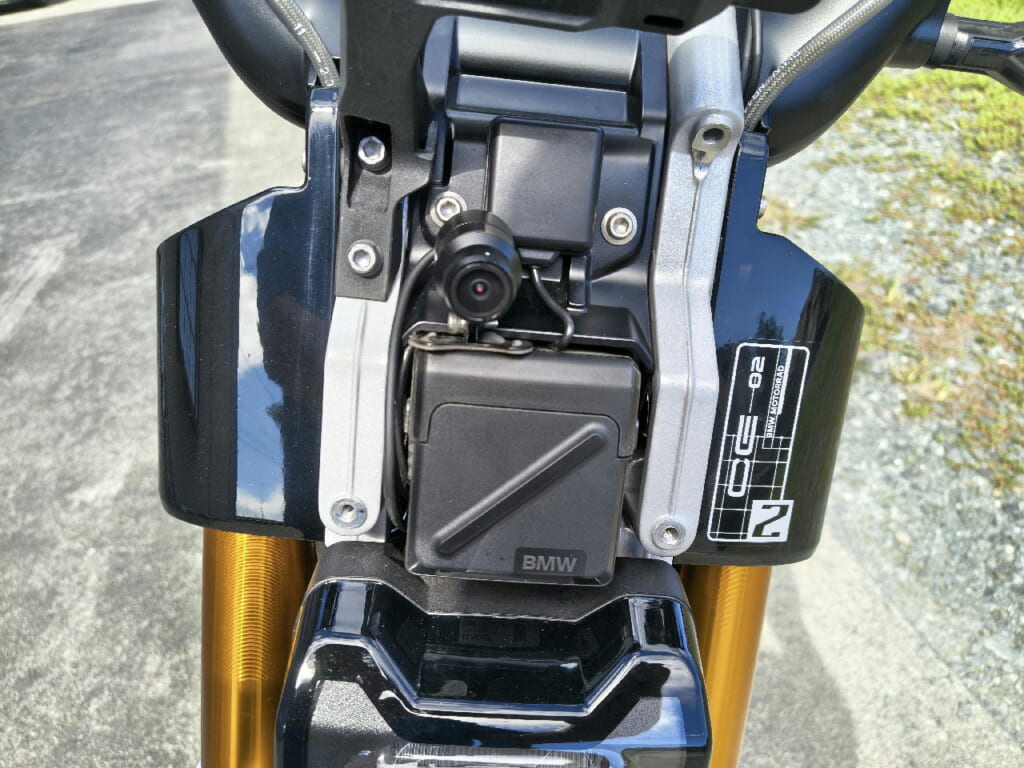

次にフロントカメラ

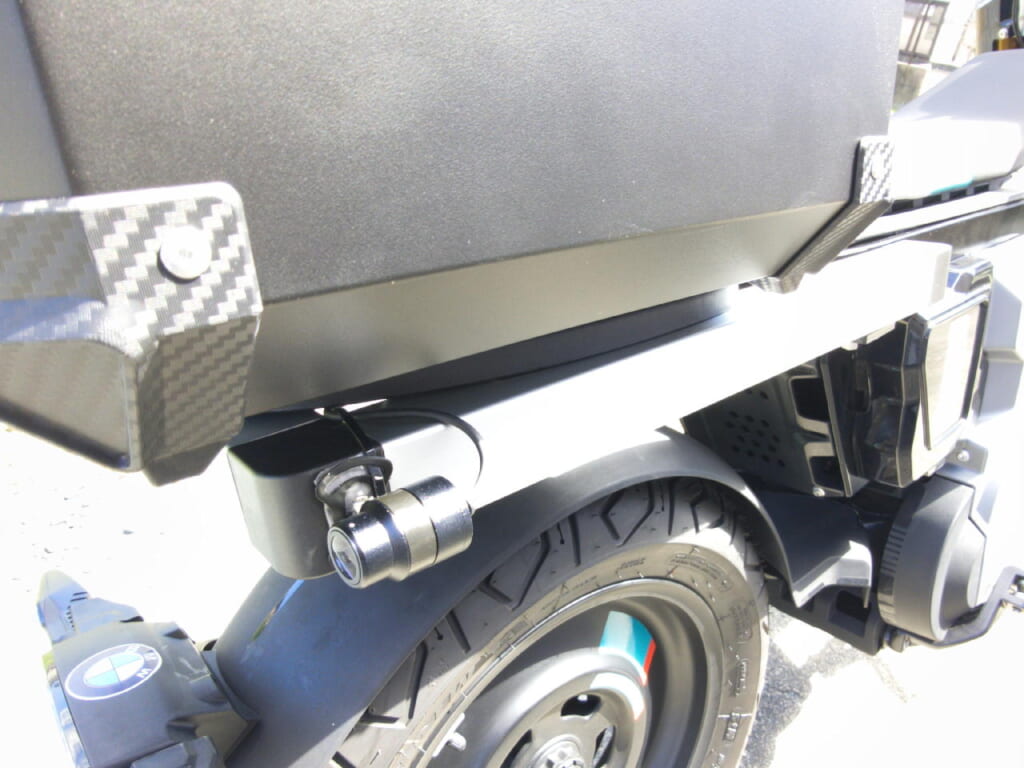

次にリアカメラ

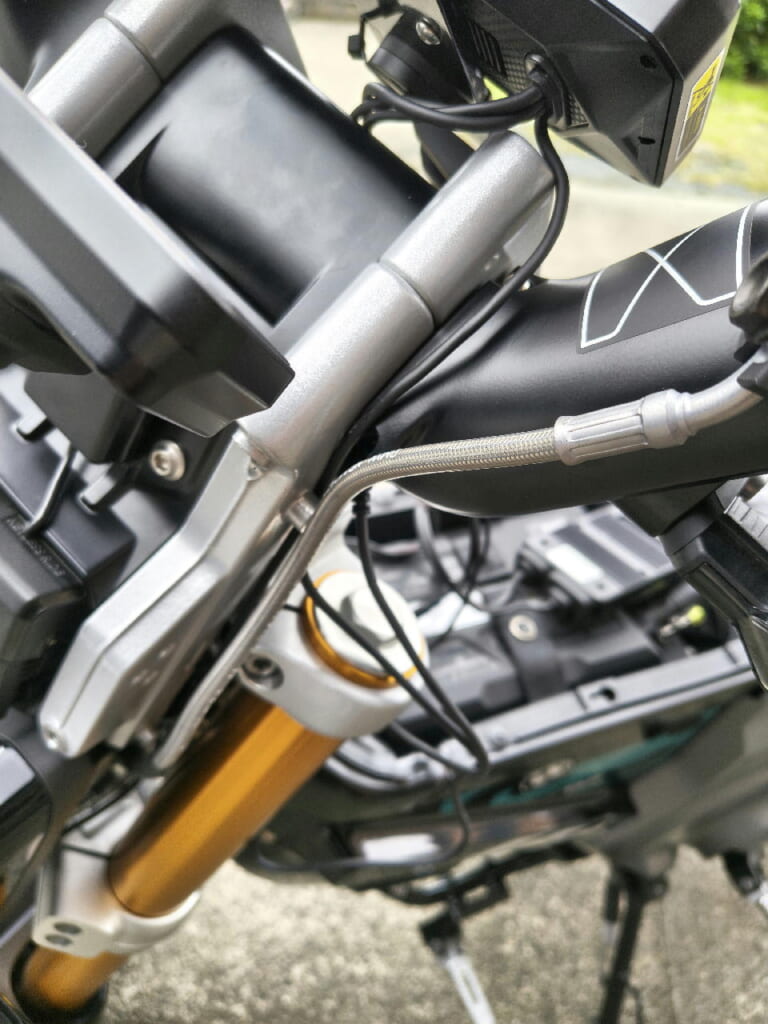

そのほか電源等配線します。

裏面はこんな感じであとは配線処理して完了です。
